Klassificering af skruestruktur og løsning på almindelige problemer

Skruer er et af de mest almindelige og kritiske fastgørelseselementer inden for mekanisk fremstilling og præcisionsmontage. Skruer kan kategoriseres i forskellige typer baseret på deres hovedstruktur, drevtype og anvendelse. Disse omfatter de udbredte cylindriske skruer med slidshoved og slidsede ostehovedskruer. Disse produkter er med deres høje pålidelighed og standardiserede præcision blevet essentielle fastgørelsesløsninger til elektronik, elektrisk udstyr, elektromekanisk montage, bilindustrien og mekanisk fremstilling.

1. Slidsede almindelige skruer

Slidskruer er en af ​​de tidligste standardfastgørelsestyper, der anvendes. Typiske eksempler omfatter cylindriske hovedskruer med slidser eller slidsede cylindriske hovedskruer, som almindeligvis bruges til at forbinde almindelige komponenter. Disse skruer tilbyder høj hovedstyrke og fremragende bearbejdningspræcision, hvilket gør dem velegnede til en række industrielle monteringsmiljøer.

2. Panorer hoved- og brysthovedskruer

Slidsede cylindriske hovedbefæstelser og fastgørelseselementer med cylindriske hoveder med riller tilbyder et kompakt design og høj drejningsmomentoverførselseffektivitet, hvilket gør dem velegnede til mekaniske komponenter, der kræver høj styrke og stabilitet. Disse produkter findes almindeligvis i industrielle styreskabe, elektriske klemrækker og udstyrs interne strukturer.

3. Halv-forsænkede hovedskruer

Hovedet er buet og let synligt efter installation, hvilket giver et æstetisk tiltalende udseende og en glat følelse. De bruges almindeligvis til montering af præcisionsmaskiner og udstyr.

4. Forsænkede hovedskruer

Brugt i applikationer, hvor skruehovedet ikke kan fritlægges, såsom inde i metalpaneler eller tætpakkede strukturelle komponenter, giver de en plan fastgørelse.

5. Sekskantskruer

Hovedet kan være helt forsænket i komponenten, hvilket giver høj forbindelsesstyrke og evnen til at modstå højere drejningsmomenter. De er velegnede til strukturer, der kræver både udseende og styrke.

6. Kryds forsænkede skruer

Kryds forsænkede skruer fungerer på samme måde som slidsede skruer, men rilleformen er stærkere og mindre tilbøjelig til at beskadige. De er almindeligt anvendt i automatiserede samlebånd.

7. Øjebolte

Anvendes hovedsageligt til -bærende forbindelser under installation og transport af udstyr. Sørg for, at skruen passer tæt ind i den understøttende overflade og er beskyttet mod lodrette belastninger.

8. Låseskruer

Bruges til at sikre komponenter i en relativ position. De kommer i en række forskellige endeformer, herunder koniske, konkave, flade, cylindriske og trinformede, for at imødekomme forskellige monteringskrav:

Koniske/konkave endelåseskruer:Velegnet til steder, der sjældent skilles ad.

Flade ende låseskruer:Glat endeflade beskytter mod overfladeskader og er velegnet til forbindelser, der kræver hyppig justering.

Cylindriske endelåseskruer:Tilbyder høj belastningskapacitet, men svage anti-løsneegenskaber.

Aftrappede låseskruer:Velegnet til at sikre tykke-væggede komponenter.

9. Selvskærende-skruer og selv-trådende låseskruer

Selvskærende-skruer kræver ikke for-skruning og kan drives direkte ind i metalplader eller plastikkomponenter. Selv-gevindende låseskruer kombinerer selv-skærende og høje låseegenskaber. Deres trekantede trådtværsnit- og hærdede overflade giver fremragende anti-løsneegenskaber.

10. Specielt formede skruer

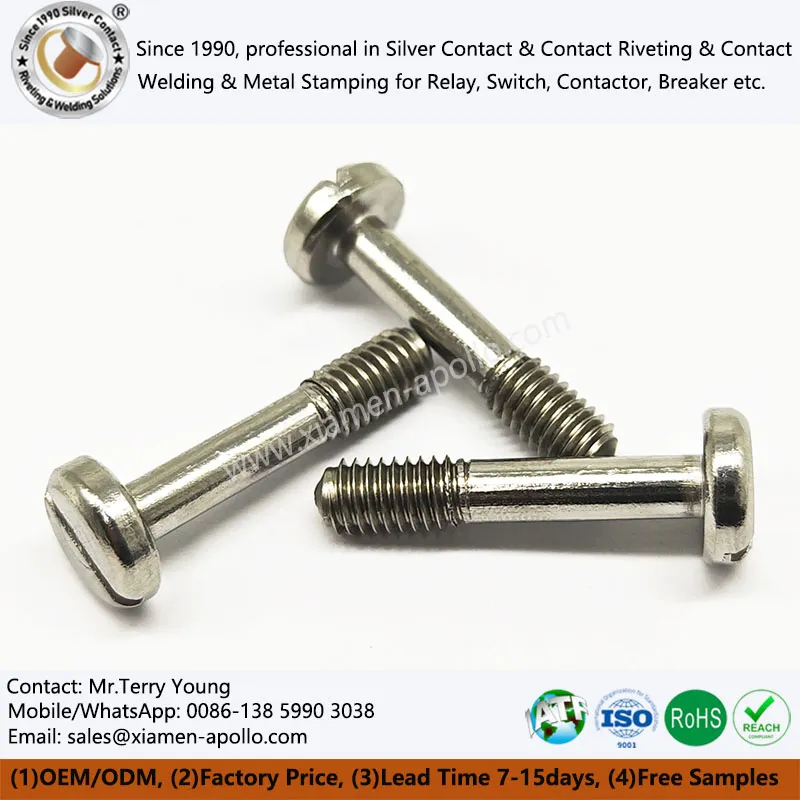

For at imødekomme de æstetiske og anti-skridsikre krav til industriel præcisionsmontering er der opstået en række innovative designs, herunder slidsede oste-som hovedskruer, rillede ostehovedfastgørelsesanordninger, slidsede ostehovedbolte, kærvede ostehovedfastgørelsesskruer og slidsede ostehovedskruer. Disse produkter har optimerede kærvvinkler og kraftfordeling, hvilket gør dem velegnede til anvendelser i rustfrit stål og legeringer. Repræsentative produkter omfatter de rustfri stålskruer med slids med cyklisk hoved.

1. Deformeret eller skævt skruehoved

Årsag: Forkert montering af stansematrice eller forkert maskinjustering.

Løsning: Kontroller og genjuster matriceinstallationen, optimer udstyrsparametrene og sørg for korrekt formjustering.

2. Ude-af-rundt skruehoved

Årsag: Forkert valg af primær matrice eller ufuldstændig formning.

Løsning: Vælg den passende matricestørrelse og -form for at sikre en fuldt udformet enkelt-form.

3. Skruegrater

Årsag: For stor spillerum mellem stansen og matricehullet, eller stansen er for kort.
Løsning: Kontroller clearance-nøjagtigheden, optimer stemplingsprocessen, og udskift stansen med en passende længde, hvis det er nødvendigt.

4. Revner eller fejl på skruehovedet

Årsag: Ustabil trådkvalitet, forkert brug af matrice, utilstrækkelig smøring osv.
Løsning: Inspicer råmaterialekvaliteten nøje, vælg den korrekte matrice, og brug et passende smøremiddel for at sikre jævn formning.

Skruehovedets struktur og materialevalg påvirker direkte forbindelsesstyrke, udseende og montageeffektivitet. I moderne maskinfremstilling er produkter såsom slidsede cykliske hovedskruer og slidsede ostehovedskruer med deres høje pålidelighed og forskellige design blevet det almindelige valg til præcisionsmontage og fremstilling af industrielt udstyr. I fremtiden, med den udbredte anvendelse af nye materialer såsom rustfrit stål og legeret stål, fastgørelseselementer med slidsede cykliske hoveder ogbolte med slidsede hoveder-vil fortsat spille en nøglerolle inden for-avancerede områder såsom elektronik, elektrisk udstyr og nyt energiudstyr.
